自动扶梯变频节能方案

目前,自动扶梯在大型商场、超级市场、机场等场合应用越来越广泛。大多数扶梯在客流量大的时候,自动扶梯工作于额定运行状态。但是在空载时仍是额定速度运行,具有耗能大、机械磨损大、使用寿命低等缺点,造成了巨大的浪费。将节能效果明显的变频器应用于自动扶梯行业,实现高低速的自动切换,可以为应用客户节约成本。

江特CV10系列起重专用矢量变频器结合多段速、多功能数字输入输出端子、可编程定时器、可编程S曲线等实现自动扶梯的节能控制,使系统实现无人爬行与额定运行的自动切换;工频与变频的切换;上行、下行的切换;并nba盘口提供检修速度;利用S曲线提高乘客的舒适感等。

同样适应场合:自动人行道变频控制方案。

系统设计

系统设计时需要保证自动扶梯运行的安全性、可靠性,因此需要保留原有的工频控制系统。并且在扶梯下行时不让系统紧急停车,上升时可急停并抱闸输出,具体实现如下:

1、保持原有扶梯的“长期运行”模式,增加“自动载客运行”模式,即节能运行模式。用户可随时选择采用其中一种模式运行,当选择“长期运行”模式时,增加的线路完全可以退出。这样便于用户分别维护两部分,保证了电梯正常运行。

2、“自动载客运行”模式运行时,扶梯以S曲线加速或减速到目标速度,速度转换平滑顺畅,舒适感好,降低机械损耗,并达到静音效果。

3、“自动载客运行”模式下行时,可能使拖动电机工作在发电状态,需使用制动组件。

系统控制原理

1、变频器节能控制基本方案。

N2 N1 选择结果 实际设定值
X 1 F4-18多段频率1 25.00Hz,检修频率
1 0 F4-19多段频率2 50.00Hz,额定频率
0 0 F0-00数字给定频率 10.00Hz,爬行频率
上表中:N2、N1分别对应“多段频率选择2~1”,“X”表示与此无关。显然,检修频率具有最高优先级,当没有有效信号时将由多段速转回普通运行。爬行频率一般设定为额定运行频率的1/5左右;检修频率,一般为额定运行频率的50%。 扶梯控制系统主回路及CV10外部接线图

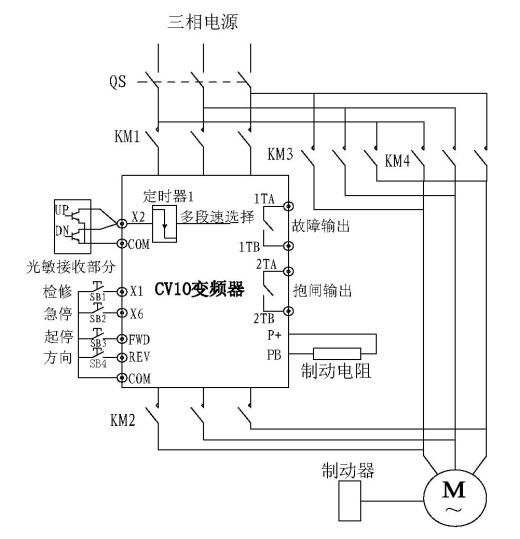

如图:KM1用于变频器的供电接触器,KM2用于变频器到电机的接触器,KM3、KM4用于工频运行时扶梯的上行、下行控制。
