HXGN-12(F·R)型户内金属封闭环网式开关设备

HXGN-12(F·R)型户内金属封闭环网式开关设备

概述

1.1 简述:HXGN-12(F·R)型户内金属封闭环网式开关设备,适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统,作为户内交流三相12kV、50Hz的环网供电单元和终端配电设备,可开断或关合额定负荷电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用,具有完善的“五防”闭锁功能。

1.2 标准:本产品符合国家标准GB3906、GB16926、GB/T11022、IEC265、IEC420等标准的要求。

使用环境条件

2.1环境温度:上限+40℃,下限-15℃;

2.2海拔高度:1000m及以下;

2.3环境湿度:日平均值不大于95%,月平均值不大于90%;

2.4地震烈度:不超过8度;

2.5周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染;

2.6无经常性的剧烈振动场所。

注:用户有特殊要求时可与本公司协商解决。

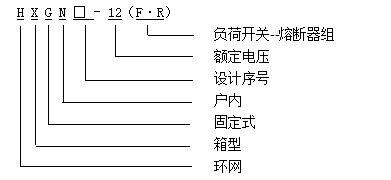

型号及其含义

主要技术参数

序号 项目 单位 技术参数
1 额定电压 kV 12
2 额定电流/负荷开关柜 A 630
3 额定电流/组合电器柜 A 125
4 额定交接电流(组合电器) A 3150
5 额定短路开断电流 kA 31.5
6 额定有功负载开断电流 A 630
7 额定短时耐受电流 kA 20
8 额定峰值耐受电流 kA 50
9 1min工频耐压 kV 相间\对地42、断口48
10 雷电冲击耐压 kV 相间\对地75、断口85
11 防护等级   IP3X

结构形式

5.1柜体结构由模数孔E=20mm的8MF型材组装或局部焊接后用螺栓连接组合而成,主要装配FLN36-12、FZN21-12D型负荷开关或FLRN36-12、FZRN21-12D型熔断器组合电器。环网柜可灵活配装CT、PT、避雷器。其柜底装有可拆卸的活动盖板,便于电缆进线。柜内主开关采用伞齿轮传动机构,“五防”联锁完善,该柜可根据用户要求,配置电动机构操作。熔断器组合电器柜,熔管带有撞针,短路情况下,撞针撞击跳闸机构,实现快速断开,能有效地保护电器设备。

5.2外形尺寸(宽×深×高):800×900×1900 等。
