MNS型低压抽出式成套开关设备
概述
1.1简述: MNS型交流低压抽出式开关柜适用于交流50(60)HZ、额定工作电压为380 V(400 V、660 V),额定电流5000A及以下的电力系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通讯中心,来作为发电、输配电、电能转换及电能消耗设备的控制。
1.2标准:本产品符合GB7251.12、IEC60439等标准。
使用环境条件
2.1 环境温度:上限+40℃,下限-5℃,24h内的平均温度不高于+35℃;
2.2 海拔高度:2000m及以下;
2.3相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如:+20℃时为90%),应考虑到由于温度的变化可能会偶然产生凝露的影响;
2.4设备安装时与垂直面的倾斜度不超过5°;
2.5设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
注:用户有特殊要求时可与本公司协商解决。

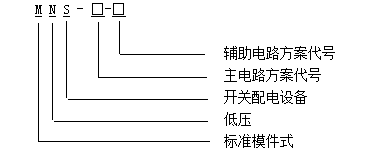

型号及含义
主要技术参数
序 号 | 项 目 | 单位 | 技术参数 |
---|---|---|---|
1 | 额定绝缘电压 | V | 660、1000 |
2 | 额定工作电压 | V | 380、660 |
4 | 母线额定电流 | A |
水平母线≤5000A 垂直母线630~1600A |
5 | 额定短时耐受电流 | kA | 水平母线50~100 kA |
垂直母线15~63 kA | |||
6 | 额定耐受峰值电流 | kA | 水平母线105~220 kA |
垂直母线30~150 kA | |||
7 | 额定频率 | Hz | 50(60) |
8 | 防护等级 | IP30、IP40、IP54*(降容情严重,不推荐) |
结构形式
5.1本开关设备的基本框架为C型材组合装配式结构, 框架的全部结构件都经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本框架,再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件,组装成一台完整的开关设备,开关设备内零部件尺寸、隔室尺寸实行模数化(模数单位E=25mm)。开关设备分为:动力配电中心(PC柜)、抽出式电动机控制中心和小电流的动力配电中心(MCC柜)、可移式电动机控制中心和小电流的动力配电中心(MCC柜)。
5.2外形尺寸(宽×深×高):400 (600、800、1000) ×600(800、1000)×2200
